產品功能及用途

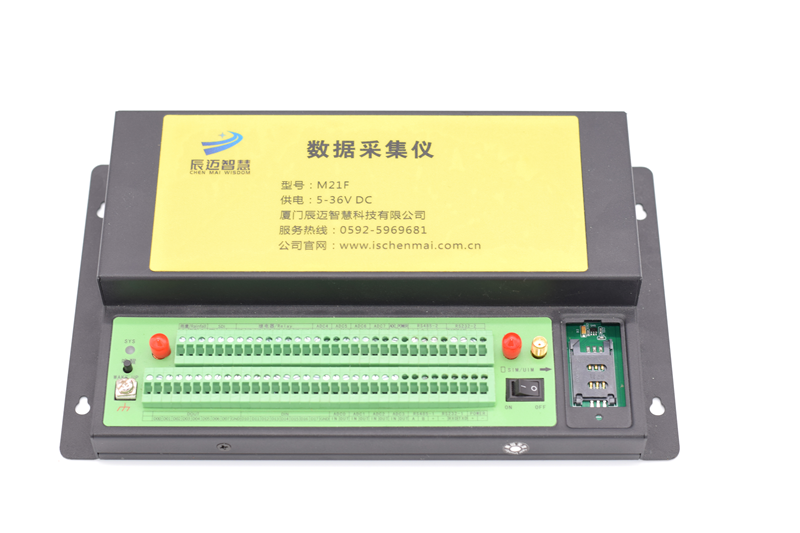

M21F系列遙測終端機集傳統水文遙測端機功能與傳輸功能于一體，實現水文/水資源/環保212/TCP/Modbus/MQTT等數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。

該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、RJ45通訊接口、TF卡、RS232、RS485、模擬量（0-5V、4-20ma）、開關量輸入（DI）和開關量輸出（DO/Relay）接口，可滿足各種不同水文/水資源及其它應用需求

該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域

設備指標

u SLT 180-1996 水文自動測報系統設備遙測終端機

u SZY203-2012 水資源監測設備技術要求

u SZY205-2012 水資源監測設備質量檢驗

u 《水文監測數據通信規約》

u 《水資源監測數據傳輸規約》

主要功能

u 觸發雨量采集

u 定時采集水位、流量、水質和其它數據

u 定時上報雨量、水位、水量、水質和其它數據

u 預警觸發加報雨量、水位、水量、水質和其它數據

u 本地存儲雨量、水位、水量、水質和其它數據

u 遠程查詢當前雨量、水位、水量、水質和其它數據

u 遠程查詢本地歷史數據

u 本地導出歷史數據

u 支持電池電壓上報功能

u 支持圖片抓拍功能

u 支持本地人工置數功能

u 支持以太網傳輸

產品特點

u 一體化設計：集傳統水文遙測終端機功能與傳輸功能于一體，實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能

u 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線。

u 接口豐富、標準易用：提供2個翻斗式雨量計接口、2個RS232接口、2個RS485接口、8路模擬量輸入接口（16位AD、支持4-20mA或0-5V信號）、8路開關量輸入接口、8路開關量輸出接口、一個以太網接口、一個TF卡接口。

u 大容量數據存儲空間：提供16MB的數據存儲空間，可存儲10年以上的采集數據。

u 多種通信方式：可內置2G/3G/4G傳輸；可選有線、串口、北斗、Lora、衛星、PSTN、超短波等通信方式。

u 低功耗設計：支持多種工作模式（包括自報式、查詢式、兼容式等），最大限度降低功耗。

u 本地配置方式：可選液晶/鍵盤配置方式和串口配置方式。

u 遠程管理功能：支持遠程參數配置（同時支持平臺配置方式和短信配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）。

u 采用高性能工業級無線模塊

u 采用高性能工業級32位通信處理器

u 寬電源輸入（DC 9~28V）

u WDT看門狗設計，保證系統穩定

u RS232/RS485接口內置15KV ESD保護

u SIM/UIM卡接口內置15KV ESD保護

u 電源接口內置反相保護和過壓保護

u 天線接口防雷保護（可選）

主要技術參數
