產品概述：

翻斗式雨量傳感器適用于水利、氣象、水文站、農林、國防、高速公路、鐵路等有關部門用來測量液體降水量、降水強度、降水起迄時間。

（一）主要技術指標

（1）承水口徑：Ф200+0.6mm  外刃口角度45°

（2）測量降水強度：0mm/min-8mm/min,10mm/min可以工作

（3）分辨力：0.5mm（15.7ml；精度可選）

（4）誤差：±3%（室內靜態測試，雨強為2mm/min）

（5）輸出信號：單干式舌簧管通斷；雙干式舌簧管通斷，常態時一通一斷。

（6）工作溫度：0~55℃；工作環境濕度：90%RH，40℃（凝露）

（7）貯存溫度：－10℃~50℃

（8）開關容量：DC，V≤12V，I≤500mA

（9）平均無故障工作時間：≥50000小時

（10）儀器體積：直徑×高為ф265×391mm

（11）儀器凈重：3kg

（二）結構原理

本傳感器結構原理（見后頁圖）簡介如下：

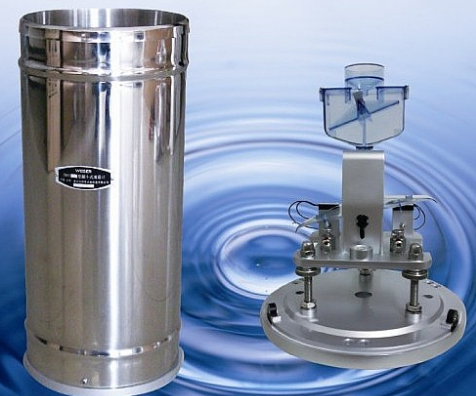

它是由不銹鋼外護罩、塑料承水口、過濾網、漏斗、工作平臺、磁鋼、干式舌簧管、軸承螺釘、翻斗部件、限位螺釘、鎖緊螺母、支架、底座、底腳、水準泡、電纜護套、接線端子等主要部分所組成。

承水口收集的雨水，經過上筒（漏斗）過濾網，注入計量翻斗—翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一斗室接水時，另一斗室處于等待狀態。當所接雨水容積達到預定值（15.7ml）時，由于重力作用使自己翻倒，處于等待狀態，另一斗室處于工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，使兩個干式舌簧管輪流通斷。即翻斗每翻倒一次，干式舌簧管便送出一個開關信號（脈沖信號）。

這樣翻斗翻動次數用磁鋼掃描干式舌簧管通斷送出脈沖信號計數，每記錄一個脈沖信號，便代表0.5毫米降水，實現降水遙測的目的。
