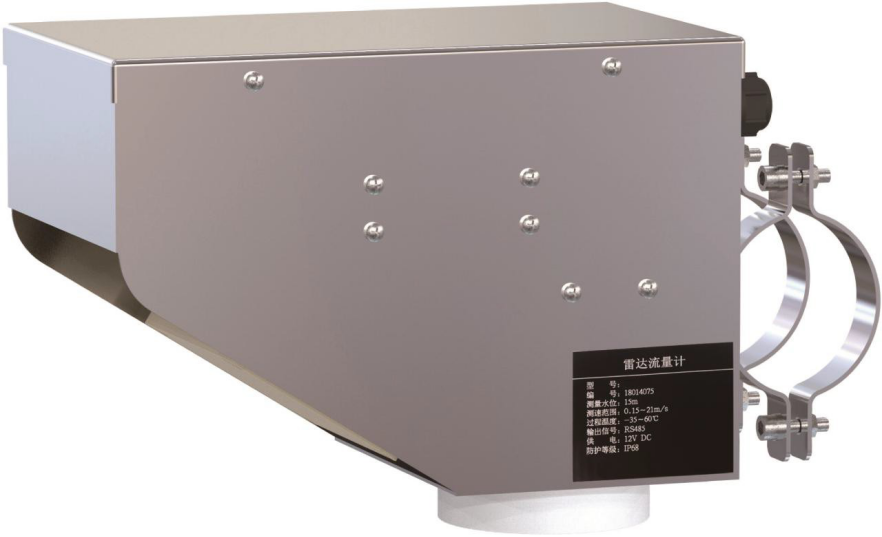

M35B 型雷達流量計 使用說明書

一、產品簡介

1.1. 產品概述

M35B 雷達流量計是一款雷達式測流產品可同時測量流量、流速、流量、累 計流量，采用多普勒雷達測速原理，對水流的表面流速進行探測，利用內置的雷 達流量計可以測量水深。通過測量水深和流速以及在設備內部設置的斷面形態可 以利用速度面積法計算出斷面的流速。微波雷達不受溫度梯度、壓力、空氣密度、 風或其他氣象環境條件的影響，維護方便使用簡便。

雷達可以設置不同發射頻率，在多點近距離探測時，可有效地避免相鄰 產品的雷達波束互擾影響。另外，監測系統或單位可根據探測獲得的速度值（多 點測量），加之河道斷面幾何形狀信息等，對天然河流/城市河流、渠/涵/管道剖 面水流量進行測定。

1.2. 主要組成及適用范圍 雷達流量計組成主要包括:發射機、發射天線、接收機、接收天線，信號處

理以及變送單元。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。

雷達流量計適用于江河、水庫閘口、灌區渠道、地下管網等水位流速流量測 量。

雷達流量計型號規格：M35B-XAA，其中：

X 位公司內部編碼

AA--表示水位量程, 2 位數字表示，如 30，表示可安裝在小于 30 米的空中

二、產品詳述

2.1. 功能特點

1） 全天候，高頻微波測距技術，

2） 抗干擾能力強，不受溫度、濕度及風力影響

3） 傳感器高精度

4） 無人值守，連續在線采集

5） 無機械磨損、非接觸測量

6） 測量與水質無關，不受浮冰等漂浮物影響

7）不需要防浪井，水流對測量無影響

8）可選太陽能供電

9）成本低，安裝維護簡單，壽命長

 2.2. 技術參數

2.3. 接線定義

 導線類型：建議使用國標 0.5mm2 四芯屏蔽水工電纜

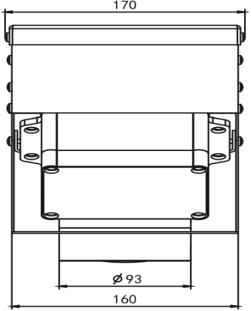

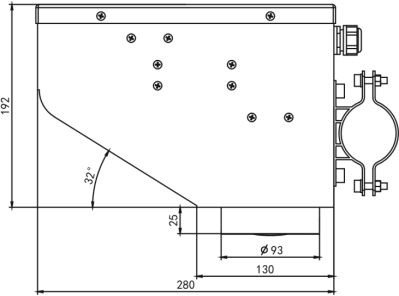

2.4. 結構尺寸

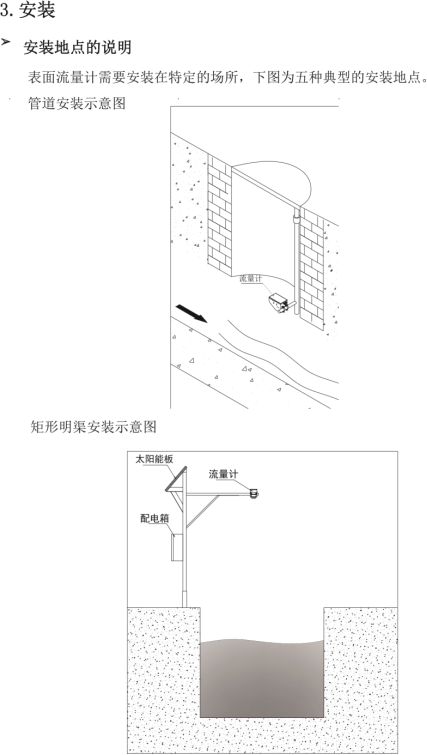

三、安裝與調試
