超聲波時差法測流系統

產品簡介

超聲波時差法測流系統是基于超聲波時差法測量原理進行河道流速、流量測驗。系統由一個主機和一個輔機構成，主機負責與指揮中心通訊，輔機只與主機通訊，輔機接收主機發送的超聲波并計算收發時長，主機接收輔機發送的超聲波并計算收發時長。

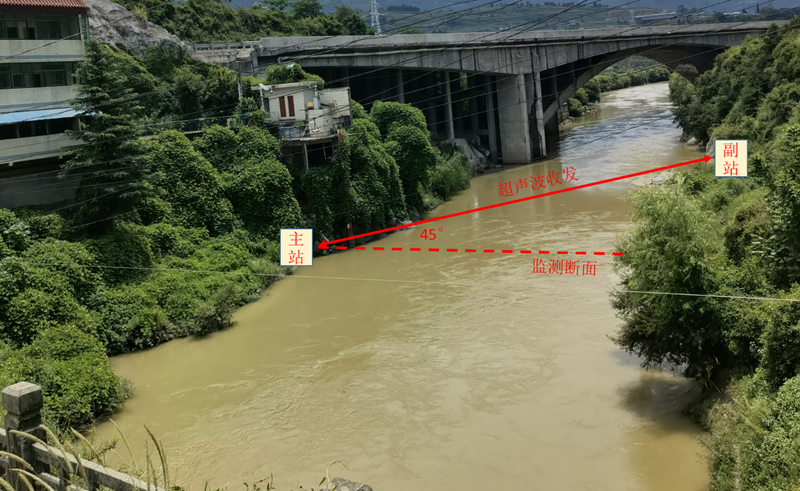

本系統可以連接1-8對換能器收發超聲波，用以測量不同水深對應的流速，主輔機連接換能器與河水流動的方向呈45°夾角。

主要性能

適應河寬：1m～500m

流速范圍：0.01m/s～10m/s（層平均流速）

流速精度：≤1%±0.005m/s

28KHz、40KHz、88KHz、200Khz、500KHz頻率可選

300w～2000w發射功率

無線通信模式

時鐘同步精度20ns，主從機校時、北斗二種可切換

系統供電12Vdc，平均運行功耗≤25W；待機功耗≤1W

配置軟件現場對設備工作模式、基本參數進行配置，下載存儲數據，并監視設備運行狀態，云平臺可遠程實現現場配置軟件的所有功能

設備前端可計算流量

設備上報水位流量、發送時間、接收時間、收發時差等原始數據

設備上報多個核心器件的工作狀況，以便精準排查故障

技術參數

應用領域

適應中低流速和較大含沙量大范圍條件測量，可用于普通河流、大江大河、水資源供、用水測站、農用灌溉渠、泵站、水閘、水電站、輸水管道等各個領域。對于水位變化較大的水域，可采用多層路徑安裝方式進行分層測量，計算斷面平均流量更精準。在含沙量大、含鹽量大、含礦物質、溫差大、廢水河、寬淺河、低流速河等復雜水域均可實現精準在線連續測流。可測量最小明渠水深可達5cm，水體覆蓋換能器探頭即可實現超聲波信號傳輸，實時測量流速、流量數據。
