固定式測斜儀
—
水利儀器儀表 - 自動化裝置
1.產品介紹及技術特點

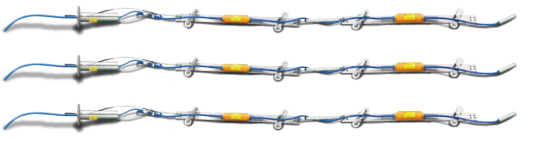

固定測斜儀包含多點串聯式深部位移傳感器和孔口采集模塊兩個部分。多點串聯式深部位移計基于多陣列MEMS傾角傳感器設計，通過一根線纜將測孔內的多個深部位移計電氣連接。采集模塊用于采集多點深部位移計的測量數據，并通過有線或無線方式上傳數據。
技術特點：
（1）深部位移計基于3D-MEMS加速度傳感器技術和自動溫度補償技術,有效降低溫度漂移和電源紋波影響。
（2）多點串聯式深部位移計器體部分采用注塑工藝，小巧輕便，通過一根電纜實現測孔內所有傳感器的電氣連接，測孔內的所有傳感器最多可分為4組，每組獨立通訊，互不干擾影響。
（3）多點串聯式深部位移計通過萬向節和連接桿物理連接，長度根據設計需求生產，測點位置靈活布置。全密封防水防塵設計，適用各種施工環境。
（4）每個測孔內的深部位移計根據設計的測點間距出廠時接好器體，線纜，萬向節、加長桿和懸吊和采集裝置，一體化發貨，一體化安裝，現場連接加長桿后直接放入孔內即可，安裝簡單方便快捷。
（5）深部位移計內置電子編號與型號，實現自動識別與智能計算。
（6）采集模塊包含1路可控制的傳感器供電輸出，4路下行通訊接口，深部位移計接入后可實現自動識別與智能計算。
（7）采集模塊內置測斜管孔口內部，防水防塵，不影響現場的施工，不易遭到破壞。
（8）低功耗工作模式，待機時采集模塊不給傳感器供電，只有測量數據時才控制傳感器。
2.應用案例
黃岡陵園水庫
爐慈高速皂市水庫
3.產品適用范圍
該產品適用于邊坡深部位移監測、大壩變形監測。大壩在運行過程中，受到水壓、溫度、地基變形等多種因素的影響，可能會產生變形。這種變形如果超出設計允許范圍，就可能威脅大壩的安全。測斜儀通過在大壩內部或壩基不同深度安裝傳感器，能夠實時監測大壩的滑移變化，從而精確掌握大壩的變形情況。通過對監測數據的分析，工程師可以及時了解大壩的變形趨勢，為采取加固措施提供科學依據。
