一體化測控閘門鋁合金鋼索/鏈條閘
—
水利儀器儀表 - 流體控制儀表
產品簡介
BDH-7112-DW/DC型測控一體化雙吊點鋼索/鏈條閘是集遠程控制和計量于一體的自動化閘門系列：包含鋁合金雙吊點、四吊點鋼索復合閘門，雙吊點、四吊點鏈條復合閘門。閘門采用高強度鋁合金材質，具有壽命長、能耗低、環境適應性強、止水可靠、控制測量精準等特點，滿足開度控制，水量控制。特別是鏈條閘門更加具備維護簡單的特點。
閘門主要由閘體、驅動系統、控制系統、供電系統4個部分組成。閘體主要由立柱、底檻、頂梁、門板、鏈條或鋼索、止水密封橡膠組成；驅動系統主要由蝸輪蝸桿減速機、減速電機、限位器及閘位計組成；控制系統主要由觸摸屏、閘控器、測控軟件等組成；供電系統由（市電、風力、太陽能電池板）、立桿、充電控制器、蓄電池等組成。
產品特點及優勢
（1）閘門主體部分采用高強度鋁合金硬質陽極氧化處理，閘體型材自主設計開模，滿足生產標準化，批量化。傳動部件采用304不銹鋼材質。閘門板采用自主生產的蜂窩鋁合金板，配備高分子材料滑軌。閘門最大尺寸可以做到3米。閘門整體使用壽命長、強度高、耐腐蝕、摩擦系數小、重量輕、抗老化；
（2）閘門驅動系統采用直流電機，驅動蝸輪蝸桿減速機的方式，具備自鎖、能量傳遞效率高、功耗小的特點，適合野外無市電環境；
（3）閘門便于安裝、集成度高、能耗低、測量精準、堅固耐用的特點，適合渠道惡劣的復雜環境使用；
（4）閘位計圈數4096，精度高，具有斷電記憶功能；
（5）采用機械限位、極限限位、閘位識別、過流保護等手段，控制可靠；
（6）具有閘位模式、水位模式、流量模式、時間模式等多種控制模式；
（7）具有本地觸摸屏控制、本地按鍵控制、遠程WEB平臺控制、遠程APP控制；
（8）具有限位狀態錯誤、閘位狀態故障、驅動器過流故障檢測功能；
（9）支持4G全網通無線通信、衛星通訊，光纖通信、以太網通信，支持無線網絡與光纖通訊主備切換，支持遠程升級維護。
（10）配套手機及WEB端測控系統軟件。
1.3產品技術參數
型號：BDH-7112-DW/DC 測控一體化雙吊點鋼索/鏈條閘技術參數 | |
閘門材質 | 閘體框采用高強度鋁合金材質，閘門板采用蜂窩式鋁合金材質，緊固件采用304不銹鋼材質，防護罩采用鈑金白色噴塑/304不銹鋼材質（可選） |
閘門尺寸 | 閘板寬度最大2500MM，閘板板高度最大3000MM |
減速機 | 蝸輪蝸桿自鎖減速機 |
電機 | DC12V 40W 60W 90W，DC24V 120W 180W 240W 400W 500W |
密封性 | 側部P型密封條:三元乙丙密實橡膠；底部止水帶:三元乙丙密實橡膠 |
驅動方式 | 自動或手動啟閉 |
限位開關 | 上下限位:（霍爾開關 輸出類型:NPN型 輸出狀態:常閉）/機械式觸點行程 |
啟閉速度 | 100MM~300MM/MIN |
供電方式 | 太陽能供電或市電交流電供電 |
控制器 | 10.1寸觸控屏，1路RS485，2路繼電器控制，8路開關量，2路模擬量， 1路RJ45 |
通訊方式 | 支持4G全網通無線通信、衛星通訊，光纖通信，支持無線網絡與光纖通訊主備切換 |
量水設施 | 根據現場工況選擇測流箱、多聲道流量計、雷達流量計、超聲波流量計、堰槽及閘門測流等 |
視頻監測 | 可選配視頻攝像頭在閘門啟閉時進行觀測 |
軟件系統 | 配套手機及WEB端測控系統軟件 |
閘泵控制器1產品簡介BD-350K系列智能測控終端機是智信佰達針對智慧
遙測終端機1產品簡介BD-310系列智能遙測終端機是本公司專為工業互聯

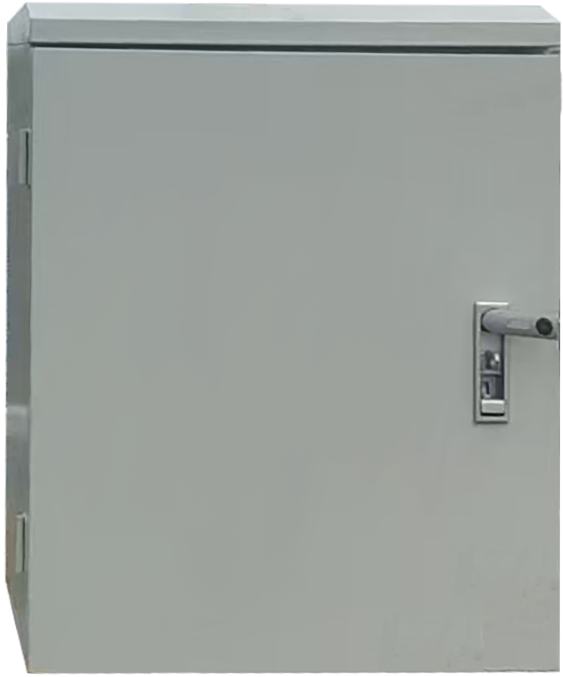

交流/太陽能MSC智能物聯閘泵控制柜1產品簡介(1) 交流MSC智能物聯閘泵控制柜MS
